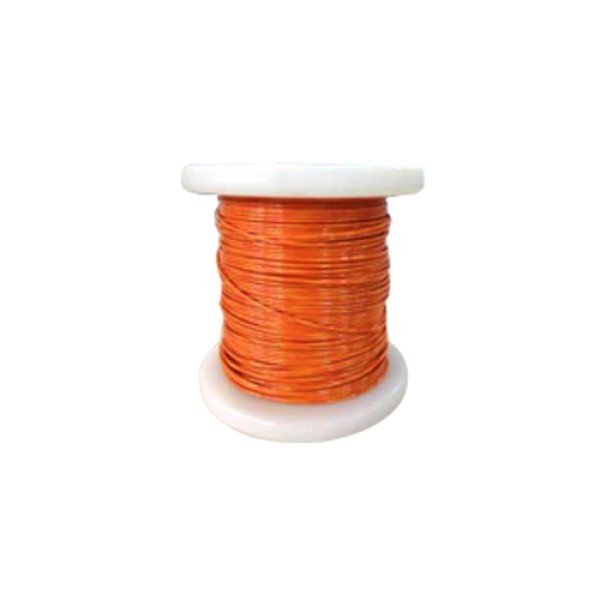

低損失絶縁線（LOW LOSS）

低損失絶縁線（LOW LOSS）

低損失絶縁線（LOW LOSS）

浏览次数: 40

在庫:

SKU:{{ product.sku }}

モデル: {{ product.model }}

重さ: {{ product.weight }} キログラムです

{{ variable.name }} : {{ variable.values[selectedVariantsIndex[variable_index]].name }}

{{ value.name }}

蘇州宇盛電子有限公司

オンラインカスタマーサービス

ショップに入る

製品詳細

1. 直接はんだ付け可能。

2. 自動巻線機で高速巻線が可能。

3. EU ROHS2.0、HFハロゲンフリー、REACH SVHC環境要求に適合すること。

製品構造図

製品仕様

導体	膜包み、菱形より線/Wrapped process and Hexagonal stranded wire
素材／テクスチャ	PET、PPS
耐温度グレード	クラスB、クラスF
耐電圧	AC 6000V/60S 絶縁破壊なし / No breakdown
階層	三層
適用範囲	自動車、充電スタンド、船舶、民生用電源、太陽光発電、医療自動車、充電パイル、船舶、民生用電源、太陽光発電、医療
安全規格に合格/Pass safety regulations	認証中/Certification

製品仕様

番号	導体		完成品				最大導体抵抗 (20℃におけるΩ/km)
	直径 (mm)	公差 (mm)	YSWP-B(LL)3		YSWP-F(LL)3
	直径 (mm)	公差 (mm)	目標外径(mm)	最大外径(mm)	目標外径(mm)	最大外径(mm)
1	0.33	±0.010	0.53	0.57	0.53	0.57	284.3
2	0.36	±0.010	0.55	0.59	0.56	0.60	236.6
3	0.41	±0.010	0.60	0.64	0.61	0.65	179.8
4	0.46	±0.010	0.64	0.68	0.64	0.68	143.8
5	0.51	±0.010	0.69	0.73	0.68	0.72	114.8
6	0.56	±0.020	0.73	0.77	0.74	0.78	94.3
7	0.61	±0.020	0.78	0.82	0.78	0.82	79.5
8	0.65	±0.020	0.82	0.86	0.82	0.86	69.6
9	0.71	±0.020	0.88	0.92	0.88	0.92	57.9
10	0.81	±0.020	0.96	1.00	0.98	1.02	44.4
11	0.91	±0.020	1.10	1.14	1.10	1.14	34.9
12	1.01	±0.030	1.17	1.21	1.20	1.24	28.2
検査設備	マイクロメータ						抵抗パラメータ計

主な用途

主に高周波トランス、電源、インダクタ、充電器、アダプター、通信ネットワーク、LEDリード線などに使用されます。
