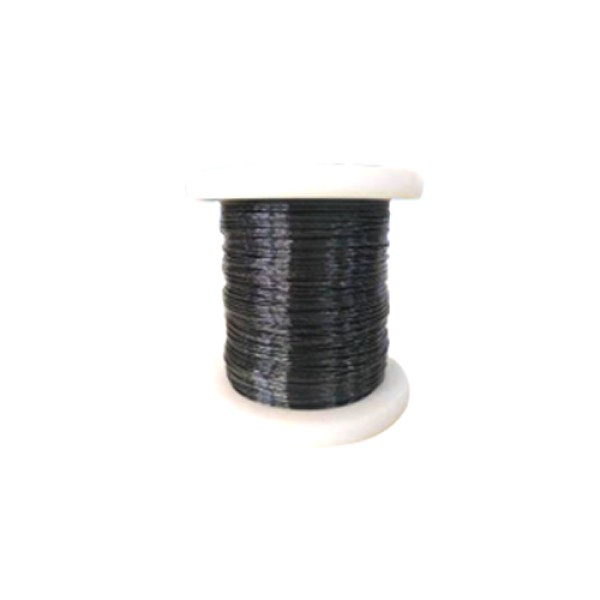

単層巻きより線絶縁電線

単層巻きより線絶縁電線

浏览次数: 66

在庫:

SKU:{{ product.sku }}

モデル: {{ product.model }}

重さ: {{ product.weight }} キログラムです

{{ variable.name }} : {{ variable.values[selectedVariantsIndex[variable_index]].name }}

{{ value.name }}

蘇州宇盛電子有限公司

オンラインカスタマーサービス

ショップに入る

製品詳細

直接はんだ付け可能。

2. 自動巻線機で高速巻線が可能です。

3. EU RoHS2.0、HFハロゲンフリー、REACH SVHC環境要求を満たすこと。

製品構造図

製品パラメータ

導体	錫めっき線、エナメルより線錫メッキ線、エナメル線より線、リッツ線
材質/テクスチャ	PET、PPS、PI
耐温等級/Temperature tolerance grade	クラスB、クラスF、クラスH
耐電圧	AC 6000V/60S 絶縁破壊なし/No breakdown
階層	三階、二階、一階
適用範囲	電源トランス、電子通信、トランスの小型化を実現、自動車電子電力変圧器、電子通信、変圧器の小型化、および自動車エレクトロニクス
安全規格合格	認証中

製品仕様

番号	導体型番/耐熱等級	導体（mm）						最大導体抵抗（at 20℃Ω/km）
番号	導体型番/耐熱等級	直径	公差	最小塗膜厚さ（mm）	単線最大完成外径（mm）	株数	完成品最大外径（mm）	最大導体抵抗（at 20℃Ω/km）
1	SFBW-2（lz）/155℃	0.1*7	±0.008	0.003	0.118	7	0.42	350.35
2	SFBW-2（lz）/155℃	0.1*10	±0.008	0.003	0.118	10	0.5	245.24
3	SFBW-2（lz）/155℃	0.1*15	±0.008	0.003	0.118	15	0.57	163.5
4	SFBW-2（lz）/155℃	0.1*20	±0.008	0.003	0.118	20	0.64	122.62
5	SFBW-2（lz）/155℃	0.1*25	±0.008	0.003	0.118	25	0.71	98.1
6	SFBW-2（lz）/155℃	0.1*30	±0.008	0.003	0.118	30	0.78	81.75
7	SFBW-2（lz）/155℃	0.1*35	±0.008	0.003	0.118	35	0.83	70.07
8	SFBW-2（lz）/155℃	0.1*40	±0.008	0.003	0.118	40	0.88	61.31
9	SFBW-2（lz）/155℃	0.1*45	±0.008	0.003	0.118	45	0.9	54.5
10	SFBW-2（lz）/155℃	0.1*50	±0.008	0.003	0.118	50	0.93	49.05
11	SFBW-2（lz）/155℃	0.1*60	±0.008	0.003	0.118	60	1.1	40.87

主な用途

主に高周波トランス、電源、インダクタ、充電器、アダプター、通信ネットワーク、LEDリード線などに使用されます。
