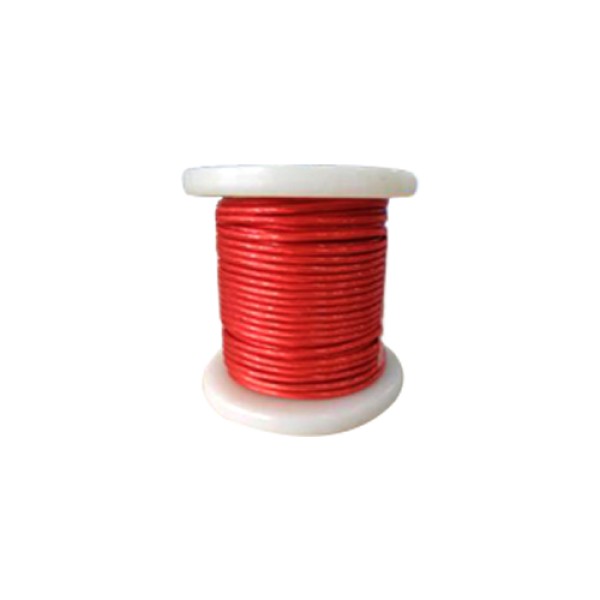

テフロン型より線絶縁線

テフロン型より線絶縁線

浏览次数: 60
在庫:
SKU:{{ product.sku }}
モデル: {{ product.model }}
重さ: {{ product.weight }} キログラムです

{{ variable.name }} : {{ variable.values[selectedVariantsIndex[variable_index]].name }}

{{ value.name }}
蘇州宇盛電子有限公司
オンラインカスタマーサービス
ショップに入る
製品詳細

1. 直接はんだ付け可能。

2. 自動巻き線機による高速巻き線が可能。

3. EU RoHS2.0、HFハロゲンフリー、REACH SVHCの環境要件を満たす。

製品構造図

製品仕様

導体/conductor 裸銅より線、エナメルより線
裸銅より線とエナメルより線、リッツ線
材質 PET、ETFE、PFA
耐熱等級 クラスB、クラスF、クラスH
耐電圧 AC 6000V/60S 絶縁破壊無し
階層/Hierarchy 三層、二層、一層
適用範囲/Application scope 自動車、充電スタンド、船舶、民生用電源、太陽光発電、医療
自動車, 充電スタンド, 船舶, 民生用電源, 太陽光発電, 医療
安全規格に合格 UL2353、UL60950、UL1446、IEC/EN60950、IEC/EN62368、IEC/EN60601、IEC/EN61558、IEC/EN60065、VDE



製品仕様

番号 導体寸法（mm） 完成品寸法（mm） 最大導体抵抗
（20℃時、Ω/km）
仕様 単線導体公差 最小片側肉厚 2UEW
目標外径		 2UEW
最大外径		 3UEW
目標外径		 3UEW
最大外径
1 0.1*10 ±0.005 0.09  0.63  0.66  0.60  0.63  242.86
2 0.1*13 ±0.005 0.09  0.69  0.72  0.66  0.69  186.82
3 0.1*15 ±0.005 0.09  0.72  0.75  0.69  0.72  161.91
4 0.1*20 ±0.005 0.09  0.80  0.85  0.77  0.82  121.43
5 0.1*25 ±0.005 0.09  0.87  0.92  0.83  0.88  97.14
6 0.1*30 ±0.005 0.09  0.94  0.99  0.89  0.94  80.95
7 0.1*33 ±0.005 0.09  0.97  1.02  0.93  0.98  73.59
8 0.1*35 ±0.005 0.09  1.00  1.05  0.95  1.00  69.39
9 0.1*40 ±0.005 0.09  1.05  1.10  1.00  1.05  60.72
10 0.1*42 ±0.005 0.09  1.07  1.12  1.02  1.07  57.82
11 0.1*45 ±0.005 0.09  1.10  1.15  1.05  1.10  53.97
12 0.1*50 ±0.005 0.09  1.15  1.20  1.09  1.14  48.57
13 0.1*55 ±0.005 0.09  1.20  1.25  1.14  1.19  44.16
14 0.1*58 ±0.005 0.09  1.22  1.27  1.16  1.21  41.87
15 0.1*60 ±0.005 0.09  1.24  1.29  1.18  1.23  40.48
16 0.1*65 ±0.005 0.09  1.28  1.38  1.22  1.32  37.36
17 0.1*70 ±0.005 0.09  1.32  1.42  1.25  1.35  34.69
18 0.1*75 ±0.005 0.09  1.36  1.46  1.29  1.39  32.38
19 0.1*80 ±0.005 0.09  1.40  1.50  1.33  1.43  30.36
20 0.1*84 ±0.005 0.09  1.43  1.53  1.35  1.45  28.91
21 0.1*90 ±0.005 0.09  1.47  1.57  1.39  1.49  26.98
22 0.1*100 ±0.005 0.09  1.54  1.64  1.46  1.56  24.29
23 0.1*105 ±0.005 0.09  1.57  1.67  1.49  1.59  23.13
24 0.1*110 ±0.005 0.09  1.60  1.70  1.52  1.62  22.08
25 0.1*120 ±0.005 0.09  1.67  1.77  1.58  1.68  20.24
26 0.1*130 ±0.005 0.09  1.72  1.82  1.63  1.73  18.68
27 0.1*133 ±0.005 0.09  1.74  1.84  1.65  1.75  18.26
28 0.1*140 ±0.005 0.09  1.78  1.88  1.69  1.79  17.35
29 0.1*150 ±0.005 0.10  1.87  2.02  1.77  1.92  16.19
30 0.1*160 ±0.005 0.10  1.92  2.07  1.82  1.97  15.18
31 0.1*170 ±0.005 0.10  1.97  2.12  1.87  2.02  14.29
32 0.1*180 ±0.005 0.10  2.02  2.17  1.91  2.06  13.49
33 0.1*190 ±0.005 0.10  2.07  2.22  1.96  2.11  12.78
34 0.1*200 ±0.005 0.10  2.12  2.27  2.00  2.15  12.14
35 0.1*210 ±0.005 0.10  2.16  2.31  2.05  2.20  11.56
36 0.1*220 ±0.005 0.10  2.21  2.36  2.09  2.24  11.04
37 0.1*240 ±0.005 0.10  2.30  2.45  2.17  2.32  10.12
38 0.1*250 ±0.005 0.10  2.34  2.49  2.21  2.36  9.71
39 0.1*280 ±0.005 0.11  2.48  2.68  2.35  2.55  8.67
40 0.1*300 ±0.005 0.11  2.56  2.76  2.42  2.62  8.10
41 0.1*350 ±0.005 0.11  2.74  2.94  2.59  2.79  6.94
42 0.1*360 ±0.005 0.11  2.78  2.98  2.63  2.83  6.75
43 0.1*382 ±0.005 0.11  2.86  3.06  2.70  2.90  6.36
44 0.1*400 ±0.005 0.11  2.92  3.12  2.75  2.95  6.07
45 0.1*420 ±0.005 0.12  3.00  3.20  2.84  3.04  5.78
46 0.12*15 ±0.005 0.09  0.84  0.89  0.82  0.87  111.25
47 0.12*20 ±0.005 0.09  0.93  0.98  0.91  0.96  83.44
48 0.12*25 ±0.005 0.09  1.02  1.07  1.00  1.05  66.75
49 0.12*35 ±0.005 0.09  1.17  1.22  1.14  1.19  47.68
50 0.12*120 ±0.005 0.10  2.01  2.16  1.96  2.11  13.91
51 0.12*140 ±0.005 0.10  2.15  2.30  2.10  2.25  11.92
52 0.13*60 ±0.005 0.09  1.55  1.65  1.52  1.62  23.61
53 0.15*35 ±0.005 0.09  1.37  1.47  1.34  1.44  30.22
54 0.15*57 ±0.005 0.09  1.69  1.79  1.66  1.76  18.56
55 0.15*100 ±0.005 0.10  2.20  2.35  2.16  2.31  10.58
56 0.15*150 ±0.005 0.11  2.66  2.86  2.61  2.81  7.05
57 0.15*200 ±0.005 0.12  3.06  3.26  2.99  3.19  5.29
58 0.15*250 ±0.005 0.13  3.40  3.65  3.33  3.58  4.23
59 0.15*300 ±0.005 0.13  3.70  3.95  3.62  3.87  3.53
60 0.16*19 ±0.005 0.09  1.13  1.18  1.11  1.16  48.79
61 0.16*30 ±0.005 0.09  1.36  1.46  1.34  1.44  30.90
62 0.2*10 ±0.005 0.09  1.03  1.08  1.01  1.06  58.87
63 0.2*12 ±0.005 0.09  1.11  1.16  1.08  1.13  49.06
64 0.2*15 ±0.005 0.09  1.21  1.26  1.19  1.24  39.25
65 0.2*18 ±0.005 0.09  1.31  1.41  1.28  1.38  32.71
66 0.2*20 ±0.005 0.09  1.37  1.47  1.34  1.44  29.44
67 0.2*21 ±0.005 0.09  1.40  1.50  1.36  1.46  28.04
68 0.2*25 ±0.005 0.09  1.50  1.60  1.47  1.57  23.55
69 0.2*40 ±0.005 0.10  1.88  2.03  1.83  1.98  14.72
70 0.2*50 ±0.005 0.10  2.07  2.22  2.02  2.17  11.77
71 0.2*70 ±0.005 0.11  2.42  2.62  2.37  2.57  8.41
72 0.2*80 ±0.005 0.11  2.57  2.77  2.51  2.71  7.36
73 0.25*10 ±0.006 0.09  1.22  1.27  1.20  1.25  37.76
74 0.25*15 ±0.006 0.09  1.44  1.54  1.43  1.53  25.17
75 0.25*20 ±0.006 0.09  1.64  1.74  1.61  1.71  18.88
76 0.30*20 ±0.006 0.10  1.93  2.08  1.92  2.07  12.95
77 0.03*40 ±0.004 0.09  0.50  0.53  0.47  0.50  736.19
78 0.04*1000 ±0.004 0.10  2.07  2.22  1.92  2.07  15.98
79 0.04*2000 ±0.004 0.11  2.84  3.04  2.64  2.84  7.99
80 0.05*40 ±0.005 0.09  0.66  0.69  0.63  0.66  261.12
81 0.05*50 ±0.005 0.09  0.72  0.75  0.68  0.71  208.90
82 0.05*60 ±0.005 0.09  0.76  0.81  0.73  0.78  174.08
83 0.05*70 ±0.005 0.09  0.81  0.86  0.77  0.82  149.21
84 0.05*80 ±0.005 0.09  0.85  0.90  0.81  0.86  130.56
85 0.05*90 ±0.005 0.09  0.89  0.94  0.85  0.90  116.05
86 0.05*100 ±0.005 0.09  0.93  0.98  0.88  0.93  104.45
87 0.05*110 ±0.005 0.09  0.96  1.01  0.91  0.96  94.95
88 0.05*120 ±0.005 0.09  0.99  1.04  0.94  0.99  87.04
89 0.05*130 ±0.005 0.09  1.03  1.08  0.97  1.02  80.34
90 0.05*140 ±0.005 0.09  1.06  1.11  1.00  1.05  74.61
91 0.05*150 ±0.005 0.09  1.09  1.14  1.03  1.08  69.63
92 0.05*155 ±0.005 0.09  1.10  1.15  1.04  1.09  67.39
93 0.05*165 ±0.005 0.09  1.13  1.18  1.07  1.12  63.30
94 0.05*175 ±0.005 0.09  1.16  1.21  1.10  1.15  59.68
95 0.05*180 ±0.005 0.09  1.17  1.22  1.11  1.16  58.03
96 0.05*190 ±0.005 0.09  1.20  1.25  1.13  1.18  54.97
97 0.05*200 ±0.005 0.09  1.22  1.27  1.16  1.21  52.22
98 0.05*210 ±0.005 0.09  1.25  1.30  1.18  1.23  49.74
99 0.05*215 ±0.005 0.09  1.26  1.31  1.19  1.24  48.58
100 0.05*225 ±0.005 0.09  1.28  1.33  1.21  1.26  46.42
101 0.05*250 ±0.005 0.09  1.34  1.44  1.27  1.37  41.78
102 0.05*360 ±0.005 0.09  1.57  1.67  1.48  1.58  29.01
103 0.05*500 ±0.005 0.09  1.81  1.91  1.71  1.81  20.89
104 0.05*550 ±0.005 0.10  1.92  2.07  1.81  1.96  18.99
105 0.05*900 ±0.005 0.11  2.41  2.61  2.27  2.47  11.61
106 0.05*1000 ±0.005 0.11  2.52  2.72  2.38  2.58  10.44
107 0.05*1050 ±0.005 0.11  2.58  2.78  2.43  2.63  9.95
108 0.05*1250 ±0.005 0.11  2.79  2.99  2.63  2.83  8.36
109 0.05*1800 ±0.005 0.12  3.32  3.52  3.12  3.32  5.80
110 0.05*2000 ±0.005 0.12  3.48  3.68  3.28  3.48  5.22
111 0.06*100 ±0.005 0.09  1.04  1.09  1.00  1.05  71.05
112 0.06*150 ±0.005 0.09  1.23  1.28  1.17  1.22  47.37
113 0.06*360 ±0.005 0.09  1.79  1.89  1.70  1.80  19.74
114 0.06*500 ±0.005 0.10  2.10  2.25  2.00  2.15  14.21
115 0.06*650 ±0.005 0.10  2.36  2.51  2.24  2.39  10.93
116 0.06*700 ±0.005 0.11  2.46  2.66  2.34  2.54  10.15
117 0.063*525 ±0.005 0.10  2.22  2.37  2.17  2.32  11.65
118 0.07*100 ±0.005 0.09  1.16  1.21  1.13  1.18  50.90
119 0.07*140 ±0.005 0.09  1.33  1.43  1.30  1.40  36.36
120 0.07*150 ±0.005 0.09  1.37  1.47  1.34  1.44  33.93
121 0.07*360 ±0.005 0.10  2.04  2.19  1.99  2.14  14.14
122 0.07*400 ±0.005 0.10  2.13  2.28  2.09  2.24  12.72
123 0.08*19 ±0.005 0.09  0.67  0.70  0.66  0.69  202.82
124 0.08*30 ±0.005 0.09  0.79  0.84  0.78  0.83  128.45
125 0.08*33 ±0.005 0.09  0.82  0.92  0.81  0.91  116.77
126 0.08*200 ±0.005 0.09  1.71  1.81  1.68  1.78  19.27
127 0.08*1200 ±0.005 0.13  3.98  4.23  3.90  4.15  3.21
128 0.08*1500 ±0.005 0.13  4.42  4.67  4.33  4.58  2.57
129 0.09*105 ±0.005 0.09  1.44  1.54  1.39  1.49  28.74



主な用途

主に高周波トランス、電源、インダクタ、充電器、アダプタ、通信ネットワーク、LEDリード線などに使用されます。
