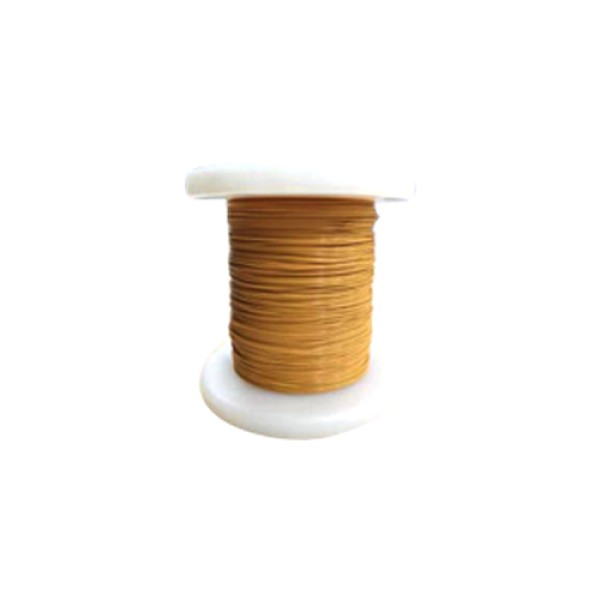

テフロン型F種絶縁線

浏览次数: 37

在庫:

SKU:{{ product.sku }}

モデル: {{ product.model }}

重さ: {{ product.weight }} キログラムです

{{ variable.name }} : {{ variable.values[selectedVariantsIndex[variable_index]].name }}

製品詳細

直接半田付け可能

2. 自動巻線機で高速巻線が可能です。

3. EU ROHS2.0、HF（ハロゲンフリー）、REACH SVHCの環境要求を満たしています。

製品構造図

製品仕様

導体/conductor	エナメル線、錫めっき線、より線エナメル線、錫メッキ線、リッツ線
素材/テクスチャ	ETFE、PFA
耐温等級	クラスB、クラスF、クラスH
耐電圧	AC 6000V/60S 絶縁破壊なし/No breakdown
階層	三層
適用範囲	民生用電源、LED電源、太陽光発電民生用電源、LED電源、太陽光発電
安全規格合格	UL2353、UL60950、UL1446、IEC/EN60950、IEC/EN62368、IEC/EN60601、IEC/EN61558、IEC/EN60065

番号いいえ	導体		完成品		最大導体抵抗（20℃におけるΩ/km）	最小伸び率(%)
番号いいえ	直径（mm)	公差（mm）	目標外径(mm)	公差（mm）	最大導体抵抗（20℃におけるΩ/km）	最小伸び率(%)
1	0.10	±0.008	0.30	0.32	2647	15
2	0.11	±0.008	0.31	0.33	2153	15
3	0.12	±0.008	0.32	0.34	1786	15
4	0.13	±0.008	0.33	0.35	1505	15
5	0.14	±0.008	0.34	0.36	1286	15
6	0.15	±0.008	0.35	0.37	1111	15
7	0.16	±0.008	0.36	0.38	969.5	15
8	0.17	±0.008	0.37	0.39	853.5	15
9	0.18	±0.008	0.38	0.4	757.2	15
10	0.19	±0.008	0.39	0.41	676.2	15
11	0.20	±0.008	0.40	0.42	607.6	15
12	0.21	±0.008	0.41	0.43	549.0	15
13	0.22	±0.008	0.42	0.44	498.4	15
14	0.23	±0.008	0.43	0.45	454.5	15
15	0.24	±0.008	0.44	0.46	416.2	15
16	0.25	±0.008	0.45	0.47	382.5	15
17	0.26	±0.010	0.46	0.48	358.4	15
18	0.27	±0.010	0.47	0.49	331.4	15
19	0.28	±0.010	0.48	0.5	307.3	15
20	0.29	±0.010	0.49	0.51	285.7	20
21	0.30	±0.010	0.50	0.52	262.9	20
22	0.32	±0.010	0.52	0.54	230.0	20
23	0.35	±0.010	0.55	0.57	191.2	20
24	0.37	±0.010	0.57	0.59	170.6	20
25	0.40	±0.010	0.60	0.62	145.3	20
26	0.45	±0.010	0.65	0.67	114.2	20
27	0.50	±0.010	0.70	0.72	91.4	20
28	0.55	±0.020	0.75	0.77	78.2	20
29	0.60	±0.020	0.80	0.82	65.3	20
30	0.65	±0.020	0.85	0.87	55.3	20
31	0.70	±0.020	0.90	0.92	47.5	20
32	0.75	±0.020	0.95	0.97	41.2	20
33	0.80	±0.020	1.00	1.02	36.1	25
34	0.85	±0.020	1.05	1.07	31.9	25
35	0.90	±0.020	1.10	1.12	28.4	25
36	0.95	±0.020	1.15	1.17	25.4	25
37	1.00	±0.030	1.20	1.22	23.3	25
備考：上記の導体、抵抗及び伸び率の規格はJIS C 3202を参照する。注：導体、抵抗、伸びの基準はJIS C 3202に準拠する。

主な用途

主に高周波トランス、電源、インダクタ、充電器、アダプター、通信ネットワーク、LEDリード線などに使用されます。
