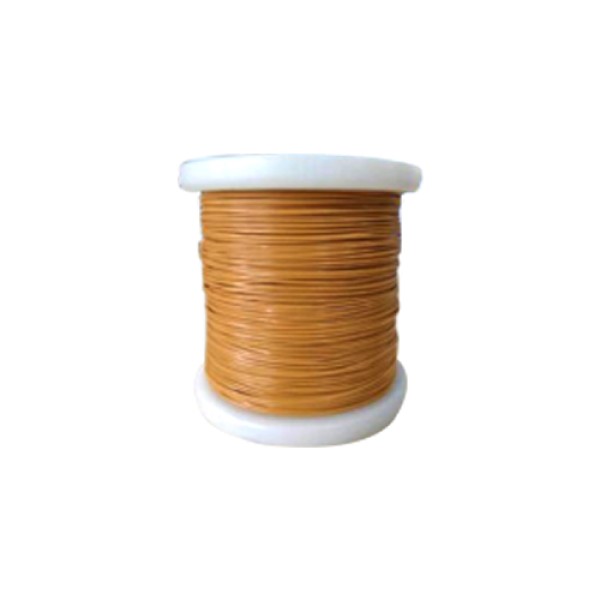

自己粘着型ポリエステルより線絶縁線

浏览次数: 53

在庫:

SKU:{{ product.sku }}

モデル: {{ product.model }}

重さ: {{ product.weight }} キログラムです

{{ variable.name }} : {{ variable.values[selectedVariantsIndex[variable_index]].name }}

製品詳細

直接はんだ付け可能

2. 自動巻線機で高速巻線が可能。

3. EUのRoHS2.0、HF無ハロゲン、REACH SVHC環境要求を満たす。

製品構造図

製品仕様

導体/conductor	裸銅線、エナメル線、錫めっき線、撚り線裸銅線、エナメル線、錫メッキ線、より線。
材質/質感	PET、ETFE、PA、PFA
耐温等級/Temperature tolerance grade	クラスB ,クラスF、クラスH
耐電圧	AC 6000V/60S 絶縁破壊なし
階層	四層
適用範囲	太陽光発電、民生用電源、自動車用電子、充電スタンド太陽光発電、民生用電源、自動車電子機器、充電スタンド
安全規格に合格	UL2353、UL60950、UL1446

製品仕様

番号	導体標準 3UEW（mm）		半製品完成品寸法基準			完成品寸法規格		最大導体抵抗（20℃におけるΩ/km）
番号	規格	導体公差	最小片側肉厚（mm）	目標外径 (mm)	最大外径 (mm)	目標外径 (mm)	最大外径 (mm)	最大導体抵抗（20℃におけるΩ/km）
1	0.1*10	±0.005	0.09	0.59	0.61	0.62	0.67	242.86
2	0.1*13	±0.005	0.09	0.65	0.67	0.68	0.73	186.82
3	0.1*15	±0.005	0.09	0.68	0.70	0.71	0.76	161.91
4	0.1*20	±0.005	0.09	0.76	0.79	0.79	0.84	121.43
5	0.1*25	±0.005	0.09	0.82	0.85	0.85	0.90	97.14
6	0.1*30	±0.005	0.09	0.90	0.93	0.93	0.98	80.95
7	0.1*35	±0.005	0.09	0.96	0.99	0.99	1.04	69.39
8	0.1*40	±0.005	0.09	1.01	1.04	1.04	1.09	60.72
9	0.1*45	±0.005	0.09	1.06	1.09	1.09	1.14	53.97
10	0.1*50	±0.005	0.09	1.10	1.13	1.13	1.18	48.57
11	0.1*55	±0.005	0.09	1.17	1.20	1.20	1.25	44.16
12	0.1*60	±0.005	0.09	1.22	1.25	1.25	1.30	40.48
13	0.1*65	±0.005	0.09	1.25	1.28	1.28	1.33	37.36
14	0.1*70	±0.005	0.09	1.28	1.31	1.31	1.36	34.69
15	0.1*75	±0.005	0.09	1.32	1.35	1.35	1.40	32.38
16	0.1*80	±0.005	0.09	1.36	1.39	1.39	1.44	30.36
17	0.1*84	±0.005	0.09	1.38	1.41	1.41	1.46	28.91
18	0.1*90	±0.005	0.09	1.42	1.45	1.47	1.52	26.98
19	0.1*100	±0.005	0.09	1.51	1.54	1.56	1.61	24.29
20	0.1*105	±0.005	0.09	1.54	1.57	1.59	1.64	23.13
21	0.1*110	±0.005	0.09	1.57	1.60	1.62	1.67	22.08
22	0.1*120	±0.005	0.09	1.63	1.66	1.68	1.73	20.24
23	0.1*130	±0.005	0.09	1.68	1.71	1.73	1.78	18.68
24	0.1*133	±0.005	0.09	1.70	1.73	1.75	1.80	18.26
25	0.1*140	±0.005	0.09	1.74	1.77	1.79	1.84	17.35
26	0.1*150	±0.005	0.09	1.79	1.82	1.84	1.89	16.19
27	0.1*160	±0.005	0.09	1.84	1.87	1.89	1.94	15.18
28	0.1*170	±0.005	0.09	1.89	1.92	1.94	1.99	14.29
29	0.1*180	±0.005	0.09	1.93	1.96	1.98	2.03	13.49
30	0.1*190	±0.005	0.09	1.98	2.01	2.03	2.08	12.78
31	0.1*200	±0.005	0.09	2.02	2.05	2.07	2.12	12.14

主な用途

主に高周波トランス、電源、インダクタ、充電器、アダプター、通信ネットワーク、LEDリード線などに使用されます。
