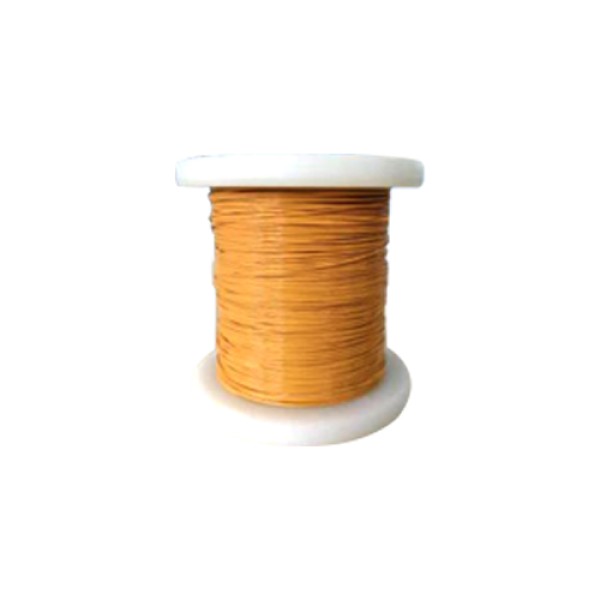

より線絶縁電線

浏览次数: 72

在庫:

SKU:{{ product.sku }}

モデル: {{ product.model }}

重さ: {{ product.weight }} キログラムです

{{ variable.name }} : {{ variable.values[selectedVariantsIndex[variable_index]].name }}

ショップに入る

製品詳細

1. 直接はんだ付け可能。

2. 自動巻線機で高速巻線が可能。

3. EUのRoHS2.0、HFハロゲンフリー、REACH SVHCの環境要件を満たす。

製品構造図

導体/コンダクター	裸銅撚り線、エナメル撚り線裸銅素線とエナメル素線、リッツ線
素材の質感	PET、ETFE、PFA
耐熱等級	クラスB、クラスF、クラスH
耐電圧	AC 6000V/60S 絶縁破壊なし
階層	三階、二階、一階
適用範囲	自動車、充電スタンド、船舶、民生用電源、太陽光発電、医療自動車、充電スタンド、船舶、消費電源、太陽光発電、医療
安全規格に合格	UL2353, UL60950, UL1446, IEC/EN60950, IEC/EN62368, IEC/EN60601, IEC/EN61558, IEC/EN60065, VDE

番号いいえ	導体		完成品		最大導体抵抗（20℃におけるΩ/km）
番号いいえ	直径（mm）	公差（mm）	目標外径(mm)	公差（mm）	最大導体抵抗（20℃におけるΩ/km）
1	0.1*10	±0.008	0.65	0.680	245.24
2	0.1*15	±0.008	0.70	0.730	163.50
3	0.1*20	±0.008	0.78	0.810	122.62
4	0.1*25	±0.008	0.82	0.850	98.10
5	0.1*30	±0.008	0.90	0.930	81.75
6	0.1*35	±0.008	0.95	0.980	70.07
7	0.1*40	±0.008	1.00	1.030	61.31
8	0.1*45	±0.008	1.05	1.080	54.50
9	0.1*50	±0.008	1.08	1.110	49.05
10	0.1*55	±0.008	1.15	1.180	44.59
11	0.1*60	±0.008	1.22	1.250	40.87
12	0.1*65	±0.008	1.28	1.310	37.73
13	0.1*70	±0.008	1.31	1.340	35.03
14	0.1*75	±0.008	1.35	1.380	32.70
15	0.1*80	±0.008	1.40	1.430	30.66
16	0.1*84	±0.008	1.41	1.440	29.20
17	0.1*90	±0.008	1.45	1.480	27.25
18	0.1*100	±0.008	1.51	1.540	24.52
19	0.1*105	±0.008	1.54	1.570	23.36
20	0.1*110	±0.008	1.58	1.610	22.29
21	0.1*120	±0.008	1.62	1.650	20.44
22	0.1*130	±0.008	1.68	1.710	18.86
注：上記の導体及び抵抗規格はJIS C 3202を参照しています。注記：導体及び抵抗の規格はJIS C 3202を参照する。

主に高周波トランス、電源、インダクタ、充電器、アダプター、通信ネットワーク、LEDリード線などに使用されます。
