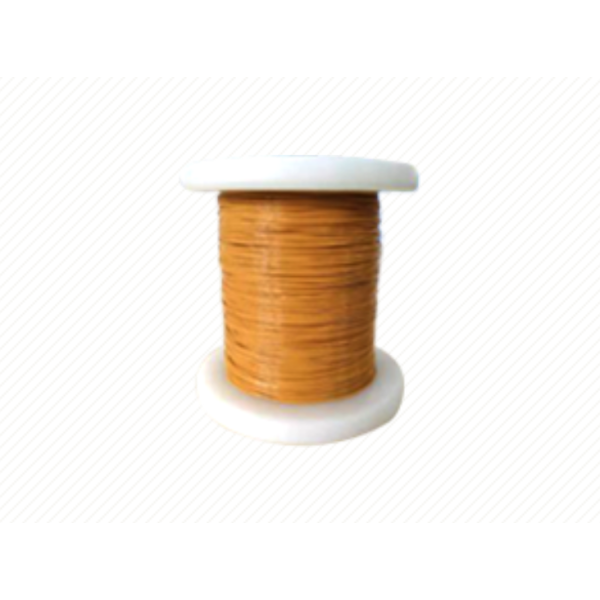

皮むき型絶縁線

浏览次数: 62

在庫:

SKU:{{ product.sku }}

モデル: {{ product.model }}

重さ: {{ product.weight }} キログラムです

{{ variable.name }} : {{ variable.values[selectedVariantsIndex[variable_index]].name }}

製品詳細

1. 直接はんだ付けが可能です。

2. 自動巻線機で高速巻線が可能です。

3. EU ROHS2.0、HFハロゲンフリー、REACH SVHC環境要件に準拠しています。

製品パラメータ

導体/Conductor	エナメル線/Enameled wire
材質/Texture of material	PET、PA
耐熱等級/Temperature tolerance grade	Class B
耐圧/Withstand voltage	AC 6000V/60S 絶縁破壊なし/No breakdown
層数/Hierarchy	三層/Three layers
適用範囲/Application scope	高周波トランス、電源、インダクタ、充電器、アダプター、通信ネットワーク、LED導線 High frequency transformer, power supply, inductance, charger, adapter, communication network, LED conductor
通過安全規格/Pass safety regulations	IEC60950、IEC60065、UL2353

製品仕様

番号	導体		完成品		最大導体抵抗（at 20℃Ω/km）	最小伸び率(%)
番号	直径（mm)	公差（mm)	目標外径(mm)	公差（mm)	最大導体抵抗（at 20℃Ω/km）	最小伸び率(%)
1	0.15	±0.008	0.35	±0.02	1111	15
2	0.16	±0.008	0.36	±0.02	969.5	15
3	0.18	±0.008	0.38	±0.02	757.2	15
4	0.20	±0.008	0.40	±0.02	607.6	15
5	0.21	±0.008	0.41	±0.02	549.0	15
6	0.22	±0.008	0.42	±0.02	498.4	15
7	0.23	±0.008	0.43	±0.02	454.5	15
8	0.25	±0.008	0.45	±0.02	382.5	15
9	0.26	±0.010	0.46	±0.02	358.4	15
10	0.27	±0.010	0.47	±0.02	331.4	15
11	0.28	±0.010	0.48	±0.02	307.3	15
12	0.30	±0.010	0.50	±0.02	262.9	20
13	0.32	±0.010	0.52	±0.02	230.0	20
14	0.35	±0.010	0.55	±0.02	191.2	20
15	0.37	±0.010	0.57	±0.02	170.6	20
16	0.40	±0.010	0.60	±0.02	145.3	20
17	0.45	±0.010	0.65	±0.02	114.2	20
18	0.50	±0.010	0.70	±0.02	91.4	20
19	0.55	±0.020	0.75	±0.02	78.2	20
20	0.60	±0.020	0.80	±0.02	65.3	20
21	0.65	±0.020	0.85	±0.02	55.3	20
22	0.70	±0.020	0.90	±0.02	47.5	20
23	0.75	±0.020	0.95	±0.02	41.2	20
24	0.80	±0.020	1.00	±0.02	36.1	25
25	0.85	±0.020	1.05	±0.02	31.9	25
26	0.90	±0.020	1.10	±0.02	28.4	25
27	0.95	±0.020	1.15	±0.02	25.4	25
28	1.00	±0.030	1.20	±0.02	23.3	25
備考：上記の導体、抵抗及び伸び率の基準はJIS C 3202を参照しています。 Note: the standards of conductor, resistance and elongation refer to JIS C 3202

主に高周波トランス、電源、インダクタ、充電器、アダプター、通信ネットワーク、LED導線などに使用されます。
