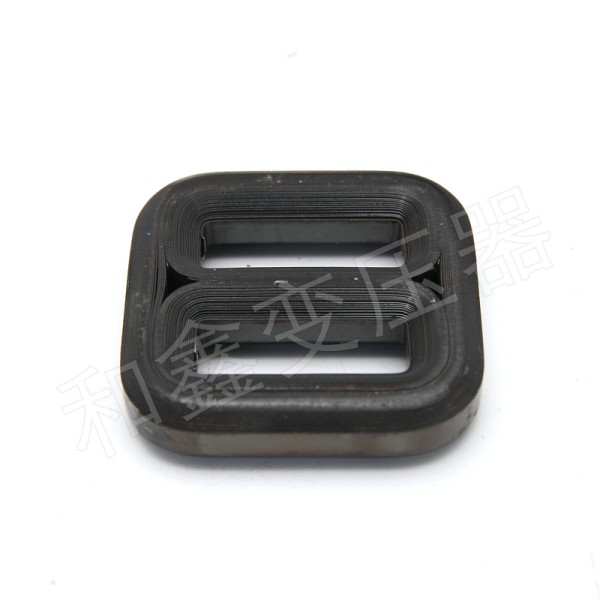

Noyau triphasé type SR

Modèle

Dimensions (MM)

Remarques

Longueur (L)

Largeur (H)

Longueur de fenêtre (I)

Largeur de fenêtre (h)

h1

Diamètre (T)

t

SR-15

73.8

79.2

43

16.5

48.39

16.2

15.39

Utiliser noyau R-10

SR-30

79.08

87.12

45

18

53.04

17.8

17.04

Utiliser noyau R-20

SR-75

97.2

108.8

54

22

65.6

22.5

21.6

Utiliser noyau R-50

SR-120

119.8

114.2

75

23.5

69.41

23.5

22.41

Utiliser noyau R-80

SR-150

120.6

129.1

72.5

29

81.03

25.2

24.03

Utiliser noyau R-100

SR-250

133.8

137

84

31

85.65

27

25.65

Utiliser noyau R-160

SR-400

150

149.2

94

31.5

93.08

29.4

28.08

Utiliser noyau R-260

SR-500

157.4

163.1

98

37

103.7

31

29.7

Utiliser noyau R-320

SR-700

170

176.1

102

37

108.02

37

34.02

SR-900

183.5

177.4

105

37.5

111.18

37.7

36.18

Utiliser noyau R-600

SR-1.2K

190.86

203.8

105

37.5

117.93

44

42.93

Utiliser noyau R-800

SR-1.5K

215.32

216

130

44

130.66

44

42

Utiliser noyau R-1K

SR-2K

225.3

238.4

125

44

138.14

52

50.14

Utiliser noyau R-1.5K

SR-3K

240

259.4

127

45

146.48

58

56.48

Utiliser noyau R-2K

SR-5K

262.4

298.6

138

56

174.2

64

62.2

Utiliser noyau R-3.6K

SR-7.5K

312.8

324.2

174

58

185.4

71

69.4

Utiliser noyau R-5K

SR-10K

334.7

346.1

188

63

199.36

75

73.36

Utiliser noyau R-6.3K

SR-15K

366

386

210

76

230

80

78

Utiliser noyau R-10K

SR-20K

397.2

446.3

215

100

282.09

85

82.09

Utiliser noyau R-15K

SR-30K

411.2

498.3

235

117

322.09

91

88.09

Utiliser noyau R-20K

SR-40K

450.9

506.4

260

110

315.45

98

95.45

Utiliser noyau R-25K

SR-50K

472.9

528.4

270

112

325.45

104

101.45

Immergé dans l'huile

SR-50K

482.9

528.4

280

112

325.45

104

101.45

Sec

SR-63K

499.4

577.5

285

128

363.18

110

107.18

SR-80K

SR-100K

582

662

330

142

410

131

126

Type économique

SR-100K

567.5

595.2

340

127

367.73

119

113.73

Type standard
